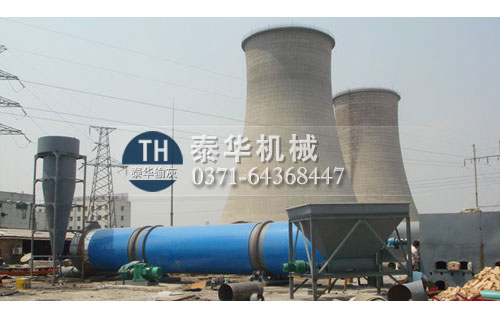

粉煤灰烘干输送系统

粉煤灰烘干输送系统
粉煤灰烘干输送系统

泰华机械生产的粉煤灰烘干机设备是生产粉煤灰烘干输送系统粉煤灰烘干生产线必备的关键设备,粉煤灰经过烘干、磨细、分选工艺实现粉煤灰综合利用;粉煤灰烘干机热风炉的热风温度达350℃时,设备开始工作。湿料输送设备将水份低于25%的湿粉煤灰送入打散喂料机内,打散喂料机具有打散和输送双重功能,使物料均匀地送人带式输送机,然后进入储料仓,再经过螺旋喂料器,均匀的将粉煤灰送入粉煤灰烘干设备干燥滚筒内,泰华粉煤灰烘干系统比传统滚筒烘干机节约能源三分之一,大大降低了生产成本,该技术在国内处于领先水平。

泰华粉煤灰烘干机设备主要用于烘干一定湿度范围内的粉煤灰或颗粒物料,如小粒度粘土、煤、粉煤灰、铁粉、矿石、石英砂、高岭土等物料。化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料的烘干作业。

粉煤灰烘干输送系统

随着国家对环保要求的日趋严厉以及废弃能源利用的提倡,干粉煤灰作为水泥生产的混合材,行情较好,已呈供不应求之势,跃升为一种资源,水泥行业通过采用少熟料、多微粉、低成本水泥生产技术,可以消耗电力、冶金、煤炭工业生产的粉煤灰、矿渣、煤矸石和其他工业废渣。因此粉煤灰烘干机设备、粉煤灰烘干输送系统和粉煤灰烘干生产线成为废弃资源生产低成本高性能绿色水泥的有力保证。

粉煤灰烘干输送系统工艺结构包括:1、热源系统;2、输粉机输送系统;3、烘干系统;4、除尘系统;5、料仓;6、电控系统。含水率在25%以下湿粉煤灰,通过皮带机送至烘干机内(可计量),烘干后含水率在0.5%以下,粗灰送至粗灰库,也可进入粉煤灰球磨机深加工,经过除尘器过虑后的灰和磨细的灰已达到一级灰水平,送至成品库可以对外销售。

泰华机械粉煤灰烘干输送系统流程:烘干机窑头配旋风除尘器,除尘器后面配DMC脉冲袋式除尘器。烘干机出料口烘干后的粉煤灰进入球磨机深加工,出灰口料仓装一个手动插板阀→罗茨风机→气力输送设备→输灰管道→分选→入库→三级灰返回球磨机在加工,粉煤灰通过输粉机送入灰库装车。

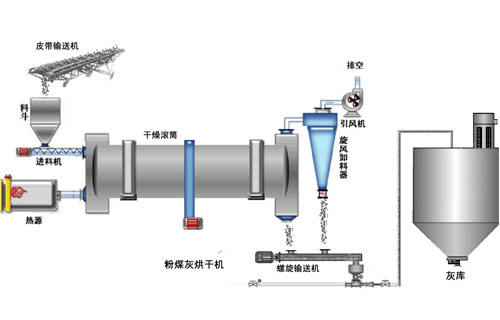

粉煤灰烘干输送系统流程

粉煤灰烘干机设备工作原理
粉煤灰烘干机适用于粉煤灰、磷石膏以及钛石膏等工业粉尘、废渣的干燥,其工作原理如下:粉状或粒状的粉煤灰由带式上料机输送到进料机,再由进料机把粉煤灰输送到干燥滚筒内,粉煤灰在干燥滚筒内均布的抄板器翻动下,均匀分散与热空气充分接触,达到传热、传质的干燥目的。干燥后的粉煤灰在滚筒终端经卸料器排出成品,由带式出料机把干品输出,完成干燥过程。

粉煤灰烘干机设备性能特点
粉煤灰烘干设备,是针对粉煤灰初水分比其它物料高、比重比其它物料小、烘干过程中流动性变化大的特点是设计的。具有结构紧凑,占地面积少,是相同产量单筒烘干占地面积的地二分之一,工作可靠,能耗低,热效率高,物料烘干效果好,容易实现自动化控制,操作人员少。
由于粉煤灰长时间堆放积压,就造成粉煤灰中有大块状,如大块状进入筒体不及时粉碎,就容易造成堵料或内水烘不净的情况,我司在烘干机内筒设置了打散及自动均匀布料装置,解决了这一难点。
粉煤灰粒度比较细,在烘干过程中是负压干燥,风压过小热源不能快速通过,就不能提高产量。风压若过大又把未干燥完的细粉带入成品,因而保证不了物料终水份的稳定性。我司在筒体内部设计了一接料装置,完全解决了以上问题。

粉煤灰烘干机设备技术参数

产品规格(m) 处理能力(t/h) 入料水分(%) 出料水分(%) 主机功率(KW) 燃煤热值(kcal/kg) 入口温度(℃)
Φ1.5x14 10-15 27±3 ≤8 15 ≥5500 420±10
Φ1.8x14 15-20 27±3 ≤8 18.5 ≥5500 420±10
Φ2.0x20 20-25 27±3 ≤8 18.5 ≥5500 420±10
Φ2.2x20 25-30 27±3 ≤8 22 ≥5500 420±10
Φ2.4x20 30-35 27±3 ≤8 30 ≥5500 420±10
Φ2.6x22 35-40 27±3 ≤8 30 ≥5500 420±10
Φ3.0x24 45-50 27±3 ≤8 37 ≥5500 420±10
Φ3.2x26 50-55 27±3 ≤8 45 ≥5500 420±10

粉煤灰烘干输送系统注意的问题
1、初水份的控制。从电厂刚刚排放出来的湿粉煤灰水份一般在45%左右。这时立即烘干,生产成本较大,对设备亦构成较大压力。在通风良好的地方堆放15天左右,使水份下降至20%左右,再进行处理。
2、除尘器的选型。因粉煤灰颗粒细、密度轻,干燥后在负压状态下,易被气流带走,导致流体介质发生变化,且含尘气体水份较大。除尘器应依据上述工艺状态进行选择。
3、干料输送设备应注意密封。
4、热风炉的选择。热风炉应选用效率高,能充分燃用劣质煤,操作方便的炉型。

泰华机械有完整的粉煤灰烘干生产线将湿粉煤灰以合理的能耗、简洁的工艺进行烘干储存增值,变废为宝,欢迎咨询选购,电话:13838100479。
