泰华气力输送设备配件二位三通分配阀的介绍

来源:泰华机械

二位三通分配阀介绍

本阀适用于温度-30~100℃,压力小于0.3MPa以下,工作介质为各种粉料、粒料,在系统中通过二位三通分配阀阀芯位置的切换来达到气力输送设备系统对输送通道实现正确的选择。正确使用,保持长期安全、正常工作对提高系统工作效率非常重要。

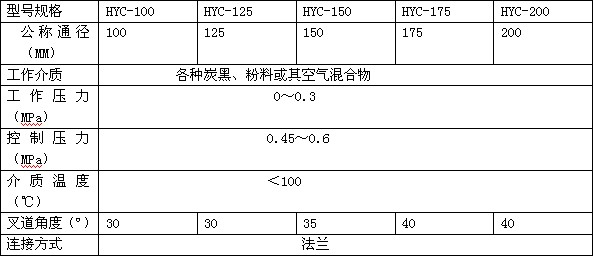

二位三通分配阀技术参数:

二位三通分配阀技术参数

气力输送设备配件二位三通分配阀结构特点:

—阀体采用铝合金材料制作,具有重量轻、安装方便的特点;
—阀芯与端盖间采用了“O”型橡胶密封圈进行密封,密封效果好;
—分配阀通道采用了防静电硫化橡胶内衬,以防止通道内粘附炭黑;
—分配阀装有到位信号指示。采用接近开关指示到位状态,确保工作可靠。
—阀芯的驱动采用具有微调结构的新型齿轮、齿条气缸来实现,使用寿命长,调整方便;

1)端盖阀芯位置设置了检测口;
2)气缸电磁阀采用流量调节器,以调节汽缸速度,保证使用寿命;
3)位置调节方法:

在调整二位三通分配阀时应严格遵循如下基本步骤

1)检查错位方向;
2)断开电源或拆下电磁阀控制线圈,关闭控制气源并排放气缸内空气;
3)调整位置:对于小错位情况,可调节驱动气缸两端行程调节螺柱实现.注意调好位置后,将调节螺柱锁死.如阀门需大修,注意在分离气缸和阀体之前做好轴与连接套连接方位标志,否则会给维修后阀芯位置调整增加难度.在经过调节螺柱仍无法调整错位.需拆开齿轮齿条气缸,根据错位方向调整齿条与齿轮的啮合位置,用调节螺柱微调.该过程需重复多次.
4)调整完毕接上压缩空气管,手动检查位置是否正确
5)装上电磁阀线圈,重新送电外形及安装尺寸:

安装注意事项:

注:所有分配阀在出厂前,均已完成了位置的调整及泄露试验。

安装前先检查分配阀的外形,查看分配阀在运输过程中是否发生橡胶内衬、气缸、接线盒、电磁阀和接近开关的损伤;

二位三通分配阀在安装前应根据系统的布置要求进行检查,以确保通径、旋向的正确;

同时由分配阀的泄露报告,根据泄露量的大小和阀门上对应的标识,将泄露大的安装在输送末端,泄露小的安装在输送管前面.

二位三通分配阀在现场安装过程中,如遇吊拉,必须使用吊拉环进行吊装;

安装完毕,完成支架的固定及电、气的接线、接管。

1.阀体2.内衬3.阀芯4.密封圈5.密封圈6.键7.位置指示板8.接近开关9.行程调节螺杆10.旋转气缸

附图:二位三通分配阀结构图

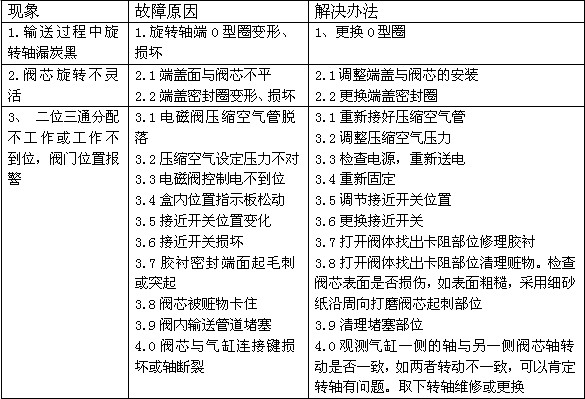

二位三通分配阀故障表

二位三通分配阀故障表
